| 稳定土拌和设备构造特点说明 |
|
| 作者：水稳之家 文章来源：搅拌网 点击数： 更新时间：2025/2/13 16:14:13 |

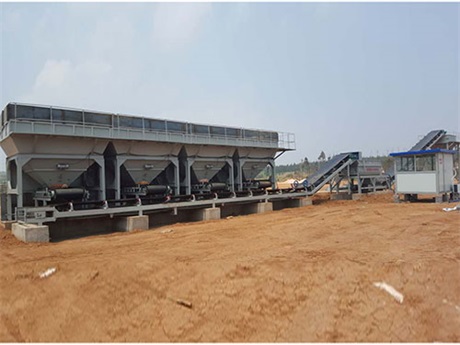

稳定土二次拌合设备由集料仓、主送料皮带、粉料仓、储水罐、成品搅拌缸、成品输送皮带、成品料仓和操作室构成的。在传统的单机稳定土拌合设备，将成品搅拌缸、成品输送皮带及成品料仓纵向前移，在空出的位置安装一个干料搅拌机和半成品输送皮带，干料搅拌缸进料口与主送料皮带连接，出料口通过半成品输送皮带与成品搅拌机的进料口连接，形成双机两级串联搅拌模式。另一种模式是采用两个搅拌机叠加的方法，具有结构紧凑，占地面积小等特点。
稳定土二次拌合设备适用各种无机结合稳定材料的拌合生产，尤其适合低剂量抗裂型水泥稳定砾石（碎石）混合料的拌合，使其强度均匀、抗离析，保证混合料均匀、色泽一致、不出现灰条、灰团和花面，水泥及水分合适均匀。
通过采用稳定土双拌锅二次拌合设备生产水泥稳定砂砾混合料基层试验段摊铺施工，可以使稳定土结合料更好的裹覆砾石和减少铺筑时的离析，减少水泥用量（设计水泥剂量4.5%，双机搅拌水泥剂量4.0%），减少水稳干缩开裂，综合提高水泥稳定砾石混合料的使用性能。混合料均匀颜色一致，能较好的碾压成型，减轻辅助工人的工作量，水稳基层的平整度控制效果较为明显，能有效的保证了水稳基层的工程质量。
700吨稳定土拌和设备可使用沙石、粉煤灰、水泥等为原料，生产水泥稳定沙砾、灰土稳定基料、可压混凝土等基层物料。 生产能力从300t/h 至1000t/h ，计量方式全部采用电脑变频调速计量，稳定故障率低，适合不同级配的需求， 能满足用户多种施工要求 ；计算机控制技术对全过程进行管理；具有手动、自动选择。
800吨稳定土拌和设备采用电脑变频电控技术、稳定的计量系统、成熟的生产加工搅拌经验；机、电一体化从原材料至成品输出的全部实现生产电脑控制过程。一机多用，更换配比能配制"水泥稳定碎石、二灰碎石、水泥/石灰改良土、A/B组填料、级配碎石、普通稳定土”等多种配合比的稳定土基层材料，以满足市场各种需求。根据需要可以有6个骨料斗、4种粉料仓、破拱装置、袋装水泥提升机、水泥斗、结构形式有“ 一 ”字形结构，“ L” 字形结构等可供选择组合。也可按你的要求制作。生产能力从 300t/h 至 800t/h。从建站初期的参考指导，地基处理，设备安装直到生产调试，包括以后的设备系统升级、更新，以及新技术、新工艺的应用。“好用、耐久，故障停机率少、可连续高速运行、运行费用低廉”的过硬质量，得到行业施工单位的广泛认可。
600型稳定土拌和设备采用专用微机控制系统，在性能上，具有对材料适应强、级配种类多等特点；在结构上，采用紧凑式设计理念、布局合理，减少了设备占地面积；在实际操作时，具有操作简单、安装、调试、维护简便等优势；在配件方面，挑选适合、性价比高的配套件，为你节约成本，创造经济效益。该设备适用于公路、机场、铁路等底基层的施工。
600型级配碎石拌和站优点：
1、无衬板双卧轴强制连续式搅拌主机，搅拌强烈，快速，使用维护成本低，搅拌均匀。
2、控制系统采用工控系统，通过传感器将单位面积物料重量经过计算机处理，控制各种物料比例及流量配料准确度高。
3、强制破拱装置，可有效保证二灰及湿沙的配料(选配)。
4、全自动控制系统，变频调速、微机全自动控制电子计量，操作方便，只需一名操作工即可生产运行。
5、大容量成品料斗，方便生产的连续性。
6、采用集中控制，手动自动可选。
7、根据现场可一字型安装也可L型安装，结构紧凑，便于观察控制。
900型稳定土拌合设备性能特点：
1.搅拌机：搅拌有效长度大（搅拌机内净尺寸大于等于3.7米，搅拌叶片68片或搅拌机内净尺寸5米，搅拌叶片92片），双电机驱动，同步齿轮传动，动力强劲效率高，大容量，低充盈率，搅拌叶片加长加密拌和物料均匀，避免离析的发生，较其他同规格产品，生产量均超过额定值50t以上。
2.配料皮带秤：采用成本相对较高的裙边皮带，较平皮带加挡料板的皮带机结构挡料效果好、耐用。机架结构严谨，通用性高。电脑皮带秤传动部分有滚筒电机多种形式可选，采用变频器调速控制。
3.骨料仓：斗容量大，上料斗加宽至3.6米易于生产。斗上配备标准格筛，有效排出超大粒径物料。物料调节门为缓释出料结构，无卡堵现象，便于保护配料皮带。
4.集料/成品皮带机：皮带加宽到1.2米，用料扎实，采用槽钢或角铁骨架焊接结构，支架刚度高，不易变形。机架为分段/铰接式，便于多次拆装，经久耐用。
5.成品储料仓：容量大10-12m3储料能力高，便于配备各种装卸车辆。
6.粉料供给系统：水泥仓采用长锥体，大出料口结构，有效解决了水泥起拱现象，采用大口变频螺旋输送机与气动破拱器（选配），无水泥卡堵现象。。
7.控制系统：采用计算机及变频器，计量控制仪表，各路独立计量，独立控制；采用无级变频调速，调速性能稳定，故障率低，便于维修和选用配件备品。电气部分采用通用电气元件，配套及时方便。
8.多种供水结构型式可供选择。
9.控制室采用钢骨架彩板保温结构，配备冷暖空调，操作舒适，宽敞明亮。
600吨水泥稳定土拌和设备就是将不同规格的碎石、砾石、水泥和水等材料按照施工配合比在固定地点进行均匀搅拌的生产设备，具有材料级配准确度高、搅拌均匀性好、节省材料、便于计算机自动控制等特点，能更好的保证稳定土材料的质量，用于道路的基层、底基层施工。600吨稳定土拌和站设备参数性能特点:
1、积木式模块化设计：安装及转移场地快速方便，并可根据用户需要进行不同组合和配置。骨料料斗有三斗、四斗、五斗、六斗等多种组合可供选配。粉料仓有1个、2个、3个、4个等可供选配。成品料仓有：8、10、12方等可供选择。
2、主机框架采用矩形管设计。结构合理，强度高，外形壮观、气派。
3、搅拌性能：采用双卧轴强制式搅拌主机，搅拌有效长度大（搅拌机内净尺寸大于等于3.3米，搅拌叶片60片），双电机驱动，动力强劲效率高，大容量，低充盈率，高铬耐磨合金搅拌叶片加长加密拌和物料均匀。
4、骨料称重为托辊称重,计量稳定、波动小。
5、粉料称重为螺旋秤结构。粉料一级计量采用中心距达3.2米的螺旋输送机，可提供均匀的料流，而且不会有倒流现象，确保反馈控制所需的线性给料关系。
6、在线反馈控制：一级计量采用变频调速控制，二级称重计量采用皮带秤或螺旋秤。称重信号传输到称重仪表直接控制变频器调节给料量。实现全自动在线反馈控制,可提供良好的计量精度。
7、称重仪表控制：采用称重仪表高品质计算机及变频器，各路独立计量，独立控制，可手动和自动程序操作，操作简便，工作可靠。配料比例设定，调整方便，整机配有安全报警紧急停车系统。
500吨稳定土拌和设备主要构造特点：
1、搅拌有效长度大（搅拌机内净长3.3米，搅拌叶片60片)，双电机驱动，动力强劲效率高，大容量，低充盈率，搅拌叶片加长加密拌和物料更均匀，避免离析的发生。
2、采用电脑变频电控技术，变频器，微机自动化控制，稳定的计量系统，工作使用协调；具有手动、自动两种控制功能且可互相切换。皮带秤配料准确度高，计量范围宽，计量平稳。
3、气动控制系统采用大直径重型气缸可长期运行。
4、采用大功率双卧轴无衬板搅拌机生产能力大，效率高，维修方便。
5、整体结构集中布置，占地面积小。可拆迁式结构，能迅速地分块、转场、组装运输、安装等特点。

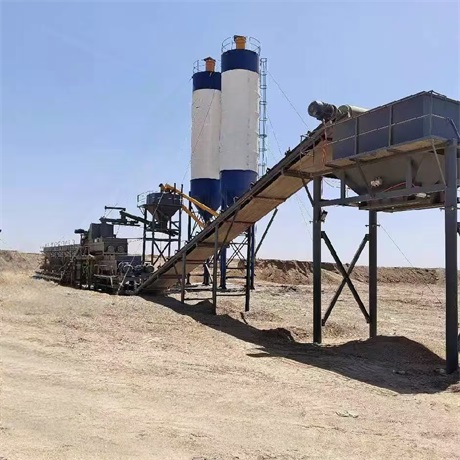

600型移动式稳定土拌和设备是一种可拖挂移动的搅拌设备，以一个集中拖挂单元，将集料、称量、搅拌、输送等作业于一体。适合于铁路、公路、桥梁等稳定土量比较小的工程移动施工，移动式稳定土拌和设备优点：
1、结构简单，组合方便，占地面积小，可移动性强，投资省。
2、搅拌主机采用双卧轴强制式搅拌主机，搅拌质量均匀，效率高。
3、全部采用低故障率的电子秤量系统。
4、具有配比储存、落差自动补偿，可进行手动、半自动、自动控制的微机系统。
5、根据用户的不同需求，增加附属设备，增加功能。组合形式可灵活选择，以满足不同用户、不同场合的要求。
|
|
|
