洛阳水稳站供应商 潍坊通用机械
作者:潍坊通用… 文章来源:www.wftyjt.com 点击数: 更新时间:2020/6/1 6:58:04

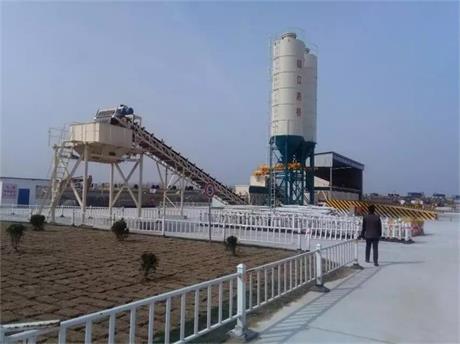

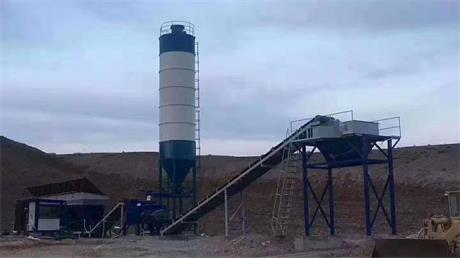

水稳站一体机
水稳拌和站一体机也称为移动式水稳拌和站全套设备的采用模块移动式设计,物料储料、称量、输送、搅拌、卸料和全自动控制系统集中于单个拖挂单元的稳定土搅拌设备,可用牵引车牵引转移,占空中积小,安装快捷,操作简便易行。其双电机双卧轴强迫延续式搅拌机,设计合理、搅拌均匀可靠。水稳一体机设备是铁路、公路、市政、机场、大坝等基层施工的理想设备。水稳拌和站一体机优点:
1、结构简单,组合方便,占地面积小,可移动性强,投资省。
2、搅拌主机采用双卧轴强制式搅拌主机,搅拌质量均匀,效率高。
3、全部采用高精度、低故障率的电子秤量系统。
4、具有配比储存、落差自动补偿,可进行手动、半自动、自动控制的微机系统。
5、根据用户的不同需求,增加附属设备,增加功能。组合形式可灵活选择,以满足不同用户、不同场合的要求。
水稳站搅拌主机特点:
1、根据高速铁路用改良土难拌合的特点,搅拌机采用无衬板技术,减少了叶片磨损,卡料闷锅,叶片损伤等故障,永不更换衬板,采用高速搅拌技术,物料呈沸腾状态,保证了成品料的拌和均匀性,避免了离析现象的产生。
2、根据高速铁路用改良土密度小消耗功率大的特点,搅拌机锅体容积加大,搅拌机驱动电机功率加大,保证正常的拌合产量;电机与减速机之间采用齿轮硬连接,防止三角带传动连接,在超载、卡料等异常情况下皮带打滑所造成的机械传动部件的损坏。
3、减速机采用圆柱齿面齿轮减速机,该类型减速机齿面硬度高,耐磨性好,比其它类型减速机寿命延长 1-2 倍。
4、搅拌叶片采用新型耐磨材料制成,使用寿命长,独特的设计,使其在达到一定的磨损量后翻转可以继续使用,一片顶两片。
5、根据高速铁路用改良土有粘性的特点,采用新型开放式设计,搅拌机设有多个料门,传动轴为无缝钢管制成,外表面极为光滑,每班结束后清理方便,劳动强度大大降低。

水稳站机械操作规程及注意事项
1.停机时整条生产线内严禁带料,在特殊情况下(如机器故障)非人为停车时,要把线内的物料清除干净,然后再行启动,机器严禁满载和超载启动
2.料仓振动器严禁空运或长时间运动(料仓料少时不得长时间振动)。
3.操作人员要尽职尽责,出现问题立即停车,机器严禁带病工作,操作人员严禁擅离工作岗位。
4.严格保证各种原材料的颗粒径及含水量。
5.各料仓边进料边出料,不准装满料斗后再打开出料门,更不允许装满料斗长时间放置,以免影响出料。
6.粉料仓及计量,上料机构要注意防水防雨,特别是阴雨天气,停止时一定要把各部水泥处理干净,以防遇水板结,影响运转或损坏设备。
7各电器及控制柜,控制室要接地,总地线尺寸及深度要达到安全用电要求。
该设备主要构成系统:
1、配料供给系统:骨料储料仓,变频计量皮带称、皮带输送机能实现无级调速。
2、水泥料供给系统:水泥仓(水泥斗)、变频螺旋输送机,计量螺旋电子称。
3、自动供水系统:水泵、管道、调节阀、喷水器。
4、搅拌系统:电机减速机、双卧轴连续式搅拌机。搅拌机采用无衬板式结构,大限度地加大了搅拌叶片和箱体之间的间隙,搅拌机工作时,在该间隙中会形成一层不移动的混合料层,此混合料层停留在箱体上起到了衬板的作用,保护着箱体不受磨损,同时也减轻了搅拌叶片的磨损。搅拌叶片由特殊的耐磨材料制成。
5、成品料仓装置系统:双卸料储料仓、斜皮带机、空压机。
6、电气系统:操作控制柜、操作室。
7、计量控制系统:采用国内知名厂家电子配件、电磁(变频)调速,微机控制手动、自动两种形式。
水稳站骨料配料供给系统特点:
1、骨料仓上方安装有筛网,并在筛网及仓壁上配有适当数量震动电机,这样既可以过滤掉大块物料,防止其落入仓内划伤输送带或进入搅拌机损伤拌叶;又可以避免粘湿物料下料不畅的烦恼。
2、骨料配料计量装置采用微机控制,通过变频调速。计量范围宽;计量平稳;计量精度高,可实现全自动控制。
3、皮带秤驱动装置采用轴装式涡轮涡杆减速机 + 电机 + 弹性柱销联轴器,连接方式简单可靠,故障率低,维修方便。
4、皮带秤所配波状挡边环形皮带具有承载量大、防跑偏、防滑伤效果明显;外观美观大方,双托辊计量配料精度高。
5、双计量辊皮带秤配料精度高,计量范围宽,计量平稳。
用于高等级公路,城市道路、广场、机场的基层稳定土施工。可连续拌和生产不同级配的二灰砾石、石灰稳定土、工业废渣土稳定土成品料。
水稳站水泥供给计量系统说明:
1、水泥仓配置多样,可根据用户需求配备 50 、 80 、 100 吨不同规格水泥仓;也可进行单仓、双仓乃至多仓的不同组合,在此基础上可选择单一计量或分别计量模式;另外还备有袋装水泥输送系统、斗式提升机等不同配件供用户搭配选择;总之可根据用户的不同要求进行针对性的单独设计。
2、水泥落料口加大,有效地解决了水泥起拱所造成的计量不准的难题;并在此基础上添加一套气动破拱装置,即使在水泥长时间不使用、返潮等异常情况下也能保证水泥计量连续准确。
3、水泥计量装置采用溢流绞刀 + 计量绞刀,溢流绞刀进料口宽大,使水泥能充满,保证输送的连续性及稳定性,出料口采用独特的溢流结构,落料连续、稳定使之构成了计量准确的前提条件;计量绞刀采用悬挂式结,几乎不受外界条件的影响;传感器 + 电脑 + 变频器构成一套有效的计量控制系统,在调试好各项参数后可实现全自动准确计量。
水稳站是一种连续生产路基稳定层材料的搅拌设备。采用双卧轴强制连续式搅拌主机,拌和均匀,全套设备只需一名操作人员,生产率200~900t/h,使用寿命长,其电脑电子调速机构配料系统,自动化程度及配料精度高。可拌合四、五、六等多种不同规格,不同品种的物料(含水泥),能配制多种配合比的稳定土(水泥改良土、石灰改良土、A/B组填料、级配碎石、普通稳定土)。它主要适用于公路铁路和城建部门修建高速公路铁路和高等级公路工程。本设备主要由骨料配料供给计量系统、粉料供给计量系统、供水系统、搅拌装置、储料装置和控制系统组成。
水稳站控制系统:
1、监控机房 、面积宽敞,结构坚固、密封良好,具有隔音、隔热、防潮、防尘等功能。
2、配装分体式冷暖空调操作舒适,视野开阔便于观察全套设备的运行情况。
3、电控制系统电控系统主要有上位监控机、 变频器及现场传感单元组成。为适应高速铁路施工,本设备电控系统上位监控机采用专业计算机,功能强大,性能稳定。监控软件采用专业自动化组态软件开发而成,操作人员分级控制,进入操作画面需用密码登录,可有效防止非许可操作人员进入系统违法操作。根据现场配置设备及实际生产状况开发的实时工艺流程界面,可在线实时显示各种数据如称重、皮带频率、瞬时流量及状态动画。系统操作简便,具有先进简便的配方管理功能,可存无限种配方,并可随时调用。强大的数据统计能力,可按任意时间段进行各种物料的累计量查询、统计等。
4、功能简介:(1)控制具有手动、自动控制功能,两种功能可以互相切换,使用微机控制技术,采用全中文界面(2)仪表、报警装置、紧急控制装置、键盘、显示屏等按工艺顺序及人机工程学要求,合理布置,舒适性好。(3)电路系统具备二级过载保护、欠压保护、过热保护功能。(4)计量控制系统能显示各称量参数的设定值和实际值,称体上缺料能发出报警提示。生产管理系统可储存无限种配方,且配方变更方便、储存生产数据。

水稳站维护与保养
1.在作业过程中和班次作业结束后,经常检查,维护保养,易损件及时更换。
2.各传动部位有足够的润滑,各部位润滑参照润滑表进行加注、涂抹,减速机换油时应清洗干净箱内的铁屑、杂质。加油时注意油的清洁和充盈程度,各转动机构检查是否运转正常,又无杂音,如发现故障应及时排除、
3.对各紧固连接件,经常检查是否松动、损坏、变形。
4.雨天及长期停机时,应将电机、减速机、空气压缩机、振动器等盖好,防止雨淋。
5.整机一般一年油漆一次。
6.经常检查所有电缆有无损伤,定期检查空气开关,各接触器、控制器触头的接触及腐蚀情况,动静触电面应光滑,接触器衔铁上的灰尘污垢及时清除。
7.如输送带一边磨损严重或输送带偏向一边,可能滚筒托辊表面粘有物料,如无粘料则调整从动滚筒的拉紧螺杆。
作业条件:
1.供电电压380V±5﹪供电频率50HZ±5﹪
2.原材料要求:(按材料适应范围)
皮带输送机可输送堆积密度为0.5~2.5/立方米的各种块状、粒状、粉状物料,不能运输酸性、碱性、有毒及有机溶剂等成份,对运输胶带有明显腐蚀的物料。
3.环境温度:﹣10℃~+40℃,控制室内无灰尘。
